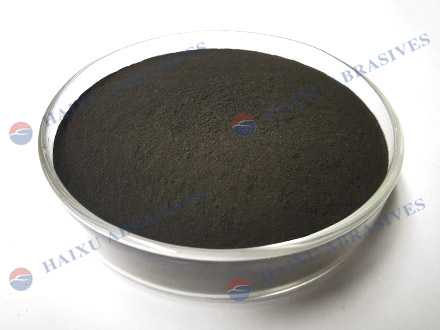

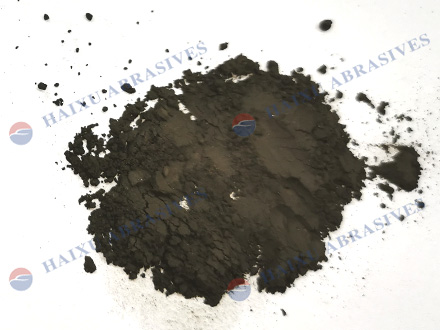

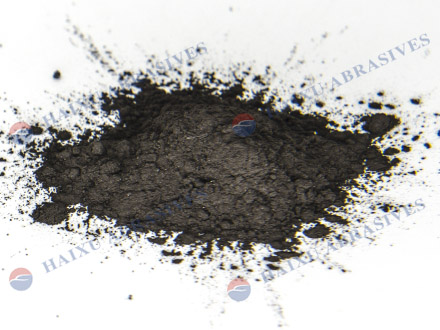

铬铁矿粉325mesh Ferro Chromite flour 325目
钢包渣线镁铬砖用 46% Cr₂O₃ 325 目铬矿粉，是专为炼钢钢包渣线部位的高性能镁铬砖定制的高纯、超细耐火原料，核心作用是提升砖体的高温强度、抗渣侵蚀性与热震稳定性。别称：铬铁矿粉325目,铬粉325#,洛矿粉,洛铁矿粉,铬矿砂粉末,铬铁矿粉末, Chromite powder, Chromite flour, Iron chromite flour, Ferro Chromite flour, Iron Chrome flour, Iron chromium powder, Chromite flour 325#, Iron chromite powder 325mesh等等
46%含量铬矿粉325目在镁铬砖中的核心作用
1. 增强抗渣侵蚀
Cr₂O₃与钢水、碱性炉渣（CaO、FeO）化学反应极弱，能形成致密、不润湿的保护层，阻止渣液渗透侵蚀，显著延长渣线砖寿命。
2. 提升高温强度
与镁砂（MgO）在高温下反应生成镁铬尖晶石 (MgCr₂O₄)，增强砖体直接结合度，提高荷重软化温度与高温抗折强度。
3. 优化热震稳定性
低热膨胀系数与良好导热性，减少热应力，防止砖体在急冷急热（如出钢、装料）中产生裂纹剥落。
4. 改善烧结与显微结构
325 目超细粉填充颗粒间隙，降低气孔率、提高致密度，使砖体结构更均匀，整体性能更优。
应用场景
1. 钢包渣线镁铬砖（钢包内衬受熔渣冲刷严重区域）。
2. 直接结合镁铬砖、再结合镁铬砖、镁铬质浇注料、有色冶金炉衬等。
化学成分
| 成分 | 保证值 | 典型值 |
| Cr2O3 | ≥46.0% | 46.36% |
| SiO2 | ≤1.0% | 0.94% |
| FeO+Fe2O3 | 26-28% | 27.01% |
| AL2O3 | ≤15.5% | 13.62% |
| TiO2 | ≤1.0% | 0.63% |
| CaO | ≤0.3% | 0.12% |
| MgO | ≤10% | 9.35% |
| Na2O | ≤0.5% | 0.12% |
| MnO | ≤0.5% | 0.32% |
| ZnO | ≤0.2% | 0.088% |
| NiO | ≤0.2% | 0.107% |
| P | ≤0.003% | / |
| S | ≤0.003% | / |
物理指标
| 莫氏硬度 Mohs hardness | 5.5-6 |
| 熔点Melting point | 2180 ℃ |
| 烧结温度 Sintering temperature | ＞1800℃ |
| 比重 Specific gravity | 4.0-4.8 g/cm3 |
| 堆积密度(LPD) Bulk density | 2.5-3 g/cm3 |
| 外观颜色 Appearance Color | 深棕黑色 |
| PH值 PH value | 7-9 |
| 酸耗值 Acid demand Value | ≤5ML |
| 土壤含量 Soil content | ≤0.1 |
| 水分含量 Moisture | ≤0.1 |
铬矿粉型号：
| 粒度 | 粒度范围 |
| Iron chromite flour铬铁矿粉200#-0 | 0-75um |
| Iron chromite flour铬铁矿粉270#-0 | 0-50um |
| Iron chromite flour铬铁矿粉325#-0 | 0-45um |
| Iron chromite flour铬铁矿粉400#-0 | 0-38um |
| Iron chromite flour铬铁矿粉600#-0 | 0-23um |
| Iron chromite flour铬铁矿粉800#-0 | 0-18um |
| Iron chromite flour铬铁矿粉1000#-0 | 0-13um |
| Iron chromite flour铬铁矿粉1200#-0 | 0-10um |
| Iron chromite flour铬铁矿粉1500#-0 | 0-8um |
| Iron chromite flour铬铁矿粉2000#-0 | 0-6.5um |
| Iron chromite flour铬铁矿粉2500#-0 | 0-5um |
钢包渣线镁铬砖用46%含量铬矿粉325目的生产：
