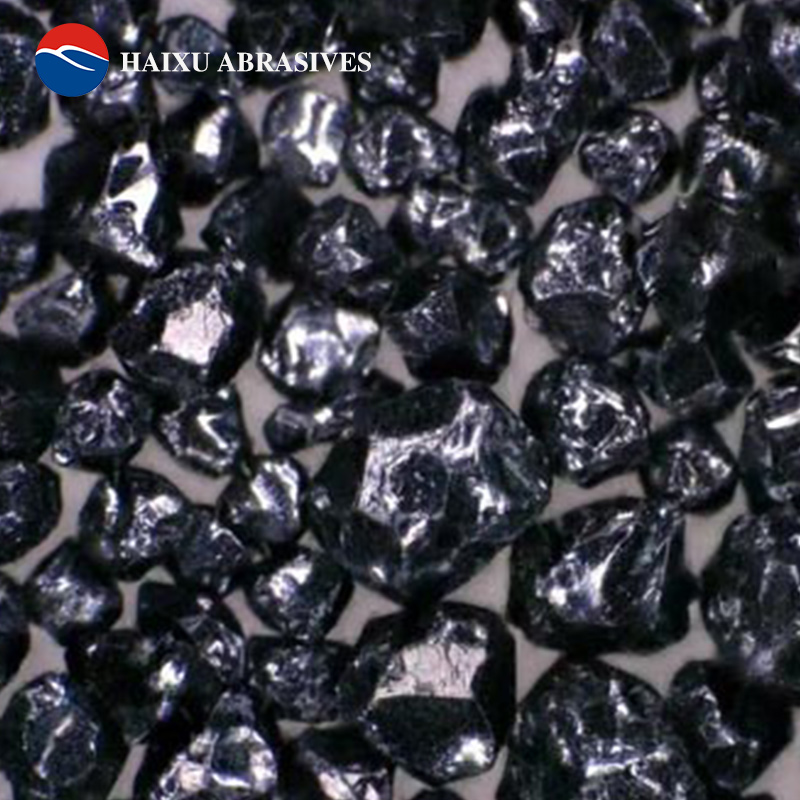

铬矿砂的导热系数是多少？
铬矿砂的导热系数再常温（20℃）下的范围为 0.8～2.0 W/(m·K)。同时，铬铁矿砂的导热系数也会受粒度、堆积密度、温度等因素影响，其具体数值需结合实际工况确定。以下因素为影响其数值的主要因素：
- 堆积密度
堆积越致密，颗粒间接触面积越大，导热系数越高。
松散堆积状态：导热系数偏低，约 0.8～1.2 W/(m·K)；
振实堆积状态：导热系数偏高，约 1.5～2.0 W/(m·K)。
- 温度
铬铁矿砂的导热系数随温度升高呈上升趋势。在铸造用砂的典型使用温度（200～800℃）下，其导热系数可升至 2.5～4.0 W/(m·K)，这一特性使其适合作为铸造用面砂，能快速导出铸件热量，减少缩孔、裂纹缺陷。
- 粒度分布
细粒度铬铁矿砂比粗粒度的比表面积更大，颗粒间接触更充分，导热系数略高于粗粒度砂。
在铸造行业中，铬铁矿砂因导热性优于石英砂（石英砂常温导热系数约 0.2～0.5 W/(m・K)），常被用于高锰钢、高铬铸铁等易产生热裂的铸件生产，通过提升铸型导热能力，改善铸件质量。
